超聲波液位計五大故障分析
瀏覽量：2210 發表時間：2019-03-27
超聲波液位計，由于采用非接觸的測量，可直接安裝于被測介質上方，廣泛用于各種液體（如污水處理、腐蝕性液體測量）和固體物料高度的測量。
今天來講一講超聲波液位計經常出現故障及解決小技巧。
第一種：進入盲區
故障現象：出現滿量程或者任意數據。
故障原因：
超聲波液位計都有盲區，一般5米以內量程，盲區是0.3-0.4米。10米以內量程是0.4-0.5米。進入盲區后，超聲波會出現任意的數值，不能正常工作。
解決技巧：
安裝的時候就要考慮盲區的大小，安裝好之后探頭離高水位之間的距離必須大于盲區。.

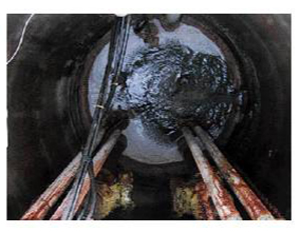

第二種：攪拌影響
現場容器里面有攪拌，液體波動比較大，影響超聲波液位計的測量。
故障現象：
無信號或者數據波動厲害。
故障原因：
超聲波液位計說的測量幾米距離，都是指平靜的水面。比如5米量程的超聲波液位計，一般是指測量平靜的水面大距離是5米，實際出廠會做到6米。遇到容器里面有攪拌的情況下，水面不是平靜的，反射信號會減弱到正常信號的一半以下。
解決技巧：
選用更大量程的超聲波液位計，因為量程大的功率會大，如果實際量程是5米，那就要用10米或者15米的超聲波液位計來測量。如果不換超聲波液位計，而且罐子內液體無粘性，還可以安裝導波管，把超聲波液位計探頭放在導波管內測量液位計高度，因為導波管內的液面基本是平穩的。建議把二線制超聲波液位計改為四線制的。
第三種：液體表面有泡沫。
故障現象：
超聲波液位計一直在搜索，或者顯示“丟波”狀態。
故障原因：
泡沫會明顯吸收超聲波，導致回波信號非常弱。因此當液體表面40-50%以上面積覆蓋了泡沫，超聲波液位計發射的信號就被會吸收絕大部分，造成液位計接收不到反射的信號。這個跟泡沫的厚度沒有太大關系，主要跟泡沫的覆蓋面積有關。
解決技巧：
安裝導波管，把超聲波液位計探頭放在導波管內測量液位計高度，因為導波管內的泡沫會減少很多。或者更換為雷達液位計來測量，雷達液位計對5厘米以內的泡沫都可以穿透。

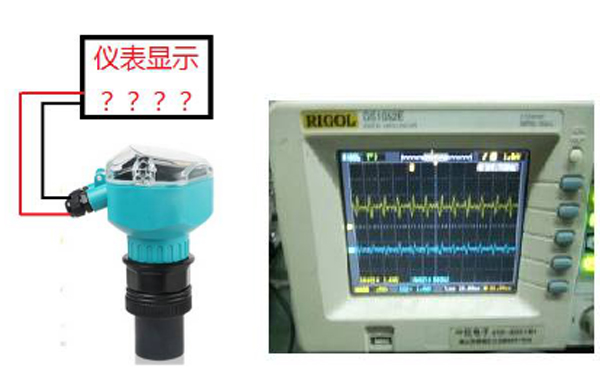

第四種：現場有電磁干擾。
故障現象：超聲波液位計數據無規律跳動，或者干脆顯示無信號。 故障原因：工業現場會有很多電動機、變頻器還有電焊都會對超聲波液位計測量造成影響。電磁干擾會超過探頭接收到的回波信號。 解決方法：超聲波液位計必須可靠接地，接地后，電路板上的一些干擾，會通過地線跑掉。而且這個接地是要單獨接地，不能跟其他設備共用一個地。電源不能跟變頻器、電動機同一個電源，也不能從動力系統電源上直接引電。安裝地點要遠離變頻器、變頻電動機、大功率 電動設備。如果不能遠離，就要在液位計外面裝金屬的儀表箱來隔絕屏蔽，這個儀表箱也要接地。 第五種：溫度影響
現場水池或者罐子內溫度高，影響超聲波液位計測量。
故障現象：
水面離探頭近的時候可以測量到，水面離探頭遠就測量不到。水溫低的時候超聲波液位計測量都正常，水溫高了超聲波液位計就測量不到。
故障原因：
液體介質在30-40度;以下一般不會產生蒸汽和霧氣，超過這個溫度容易產生蒸汽或霧氣，超聲波液位計發射的超聲波在發射過程中穿過蒸汽會衰減一次，從液面反射回來的時候又要衰減一次，造成最后回到探頭的超聲波信號很弱，所以測量不到。而且在這種環境下，超聲波液位計探頭容易結水珠，水珠會阻礙超聲波的發射和接收。
解決小技巧：
要把量程加大，實際罐子高度是3米，要選擇6米-9米的超聲波液位計。可以減少或削弱蒸汽或者霧氣對測量的影響。探頭要用聚四氟乙烯或者PVDF做，做成物理密封型的，這樣的探頭發射面上不容易凝結水珠。其他材質的發射面，水珠都比較容易凝結。
